図形定義

色んな形状をプログラムする時は、

図形定義と言って、線や円、点などを決めてするやり方をボクはしています

(^。^)



今では、CAD/CAM(キャドキャム)で図面を描いて、それをプログラム化するのが普通だと思いますが、うちにはプログラマーがいないので自分で打ち込むしかありません (^◇^;)



f:id:daycom569:20210206135735j:image

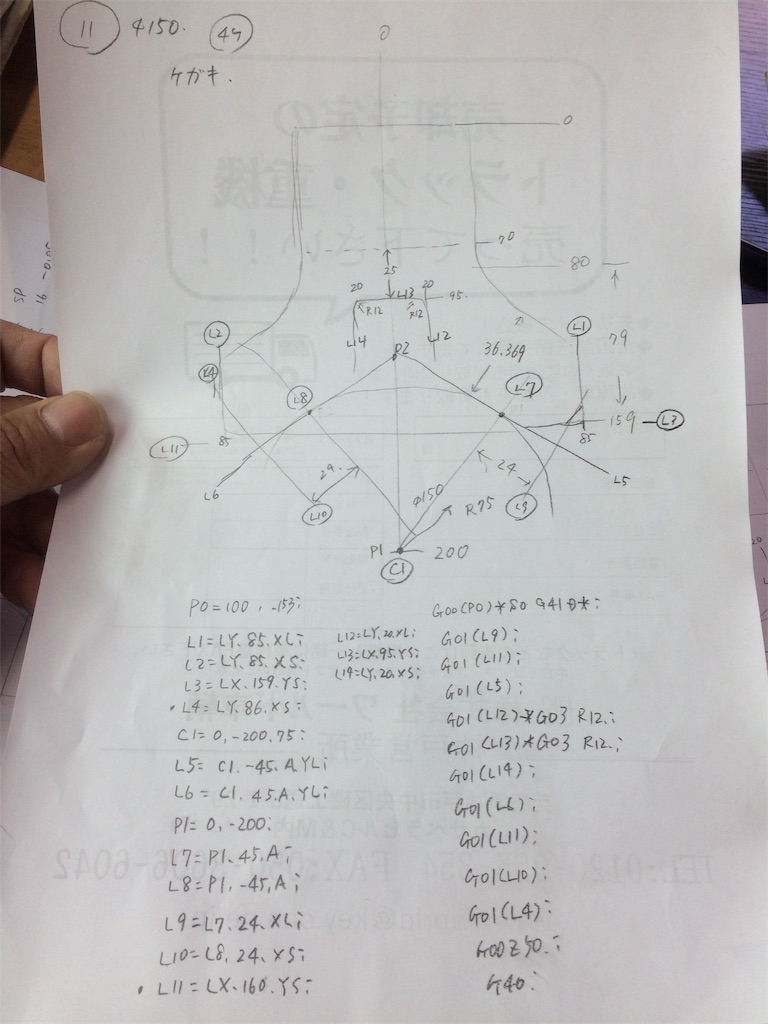

図形定義を自分で考え・・・



f:id:daycom569:20210206135809j:image

f:id:daycom569:20210206135854j:image

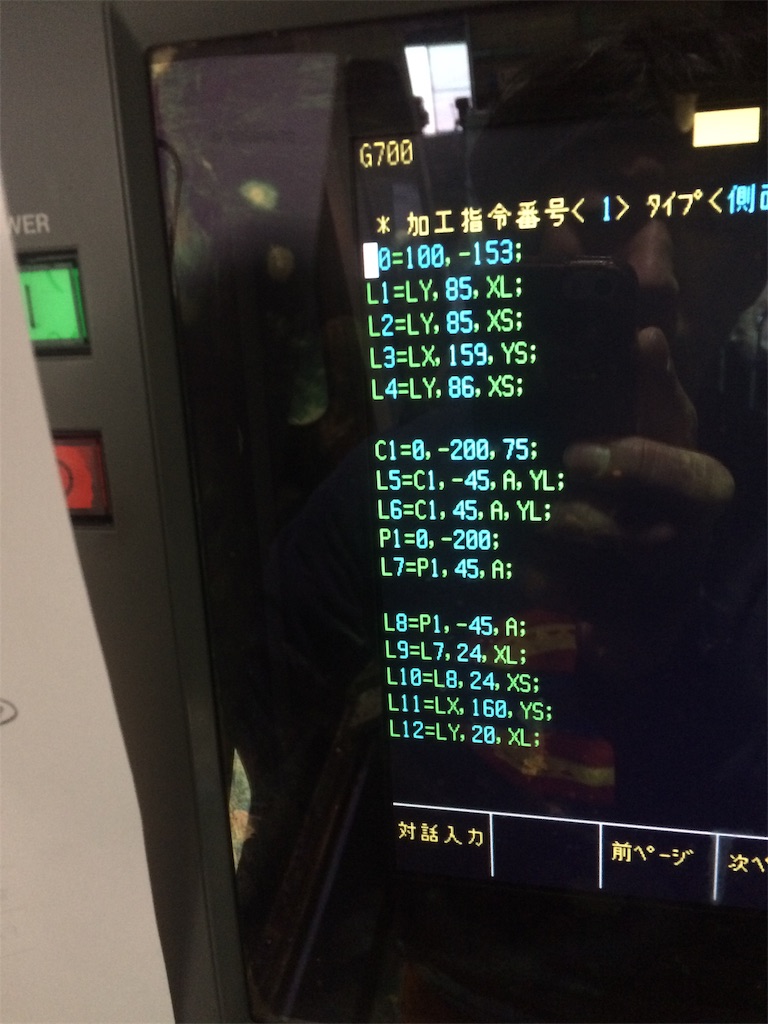

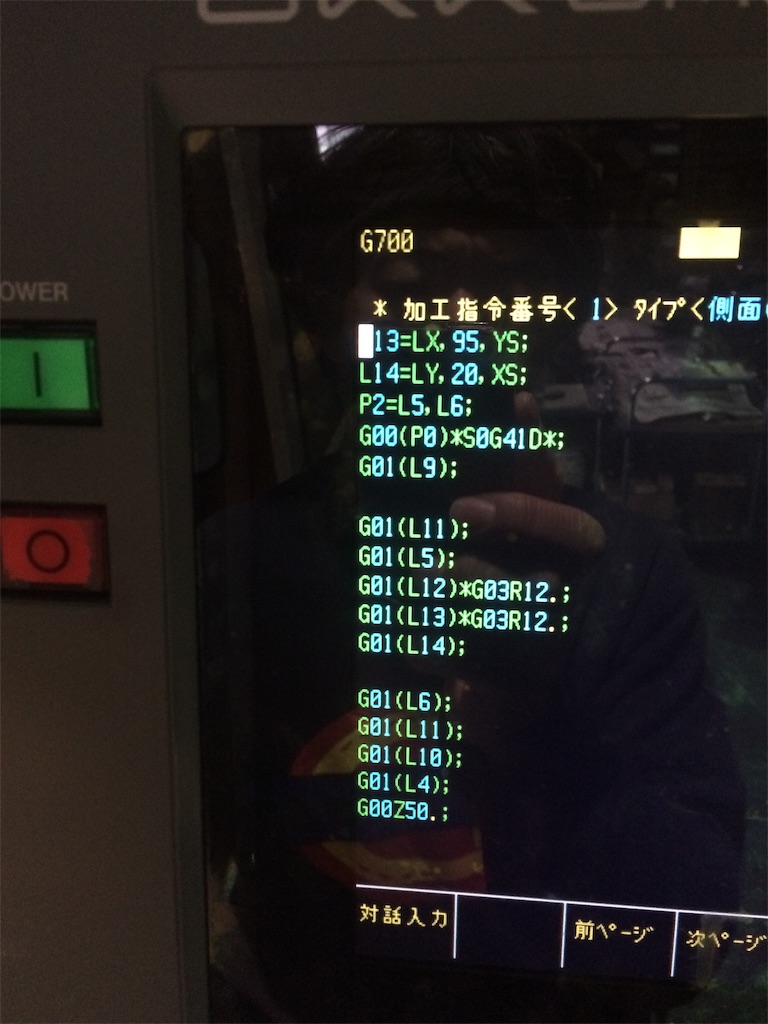

それを入力して行き・・・



f:id:daycom569:20210206135925j:image

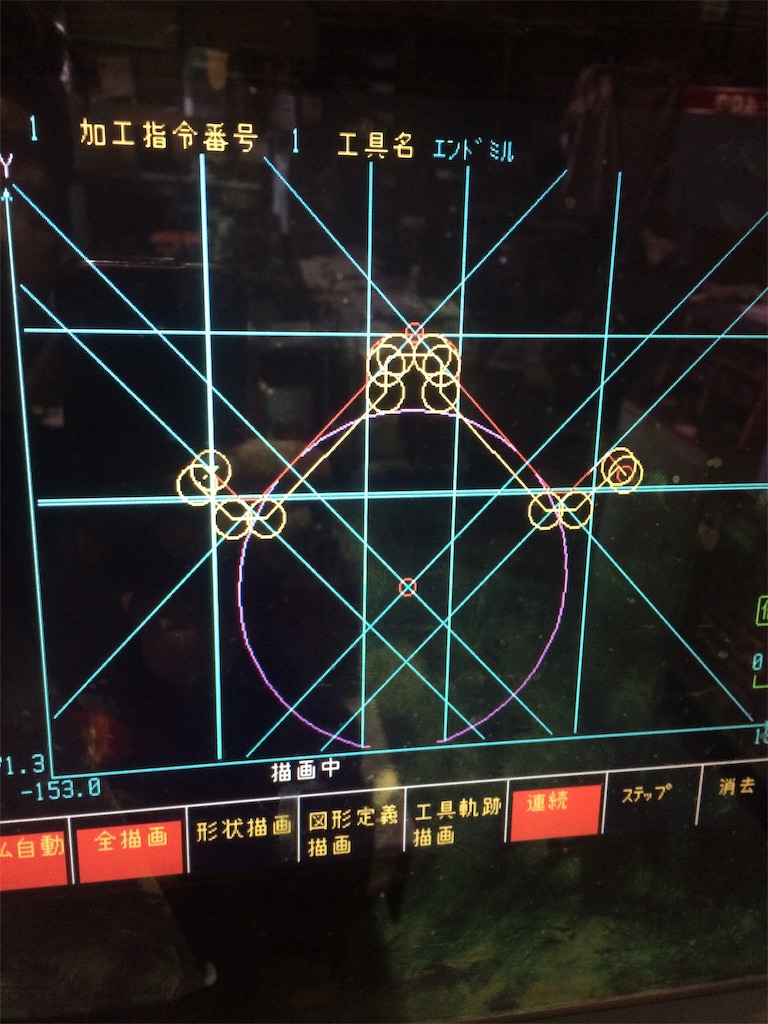

描画チェックして、OKなら

工具や芯だしなどの段取りをして行きます(^。^)



って・・・



この繰り返しを



30年近くやってる!(≧∀≦)



ああしんど(笑)



30年前の機械でも、優秀じゃね?(^^)
